Многопараметрический датчик с насосом-всасывателем GD14

Многопараметрический датчик с насосом-всасывателем GD14

1.Фактические изображения продукта 2.Функциональность Многопараметрический детектор с насосным всасыванием в основном используется в закрытых туннелях, выработанных участках или местах, где для обнаружения газа требуется отбор проб с помощью насоса. Он измеряет четырнадцать параметров в ...

Отправить заявку

Описание

маркер

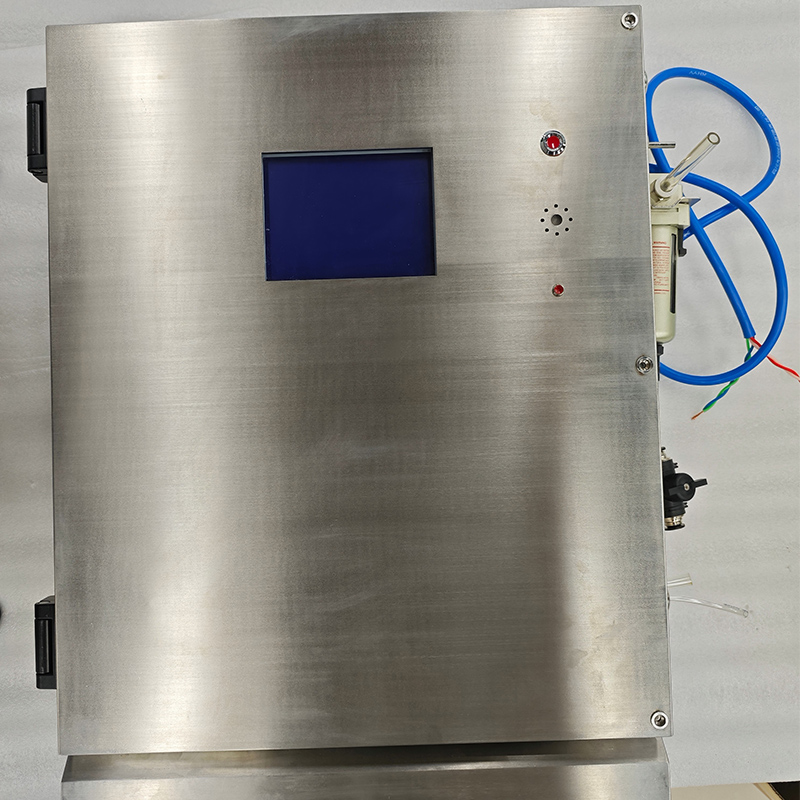

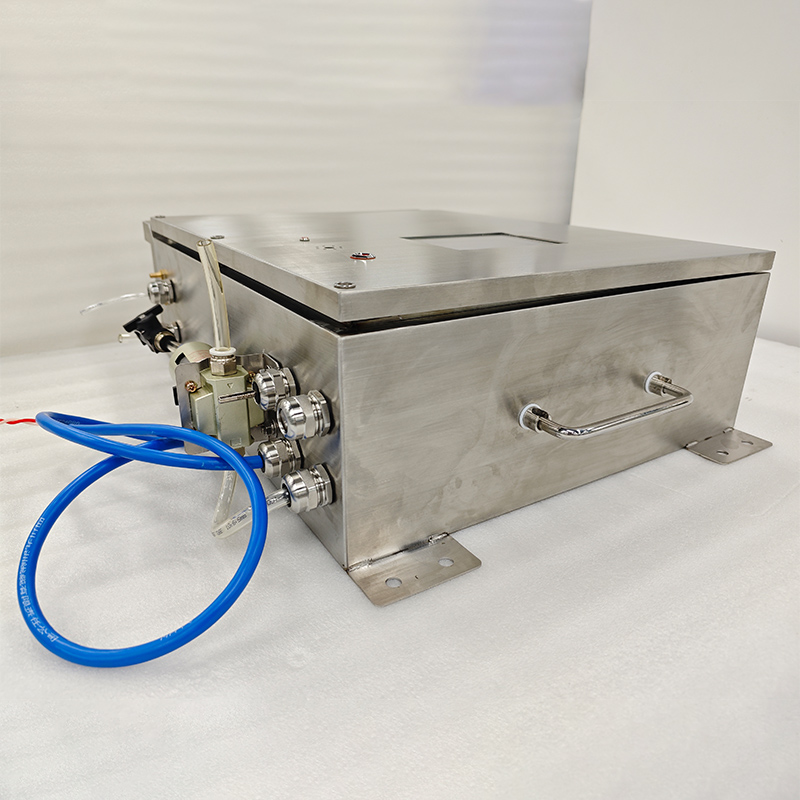

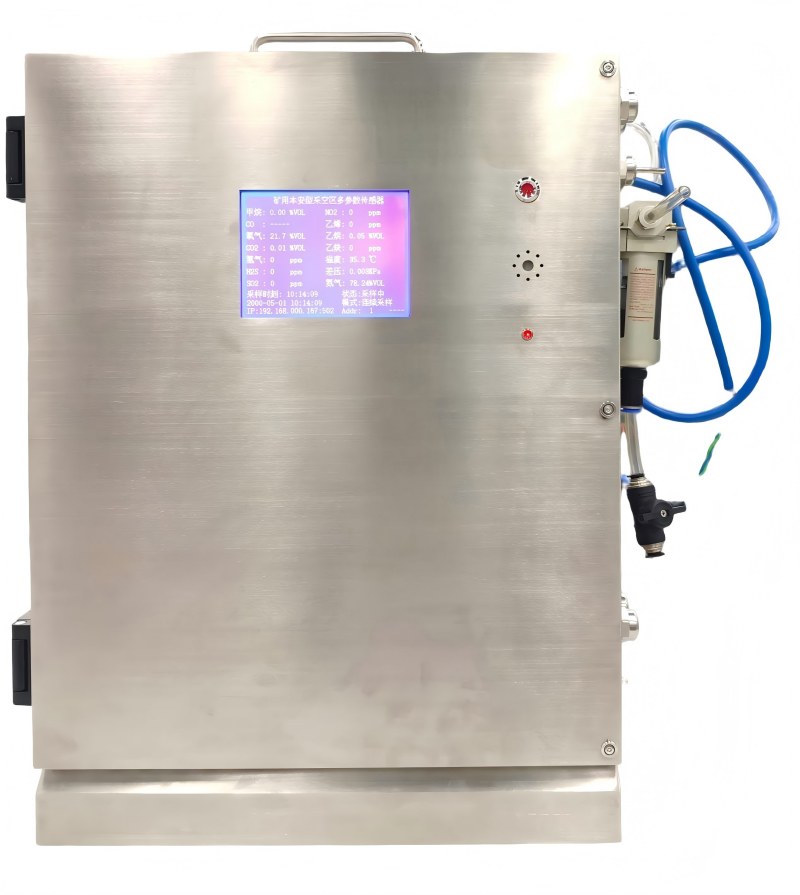

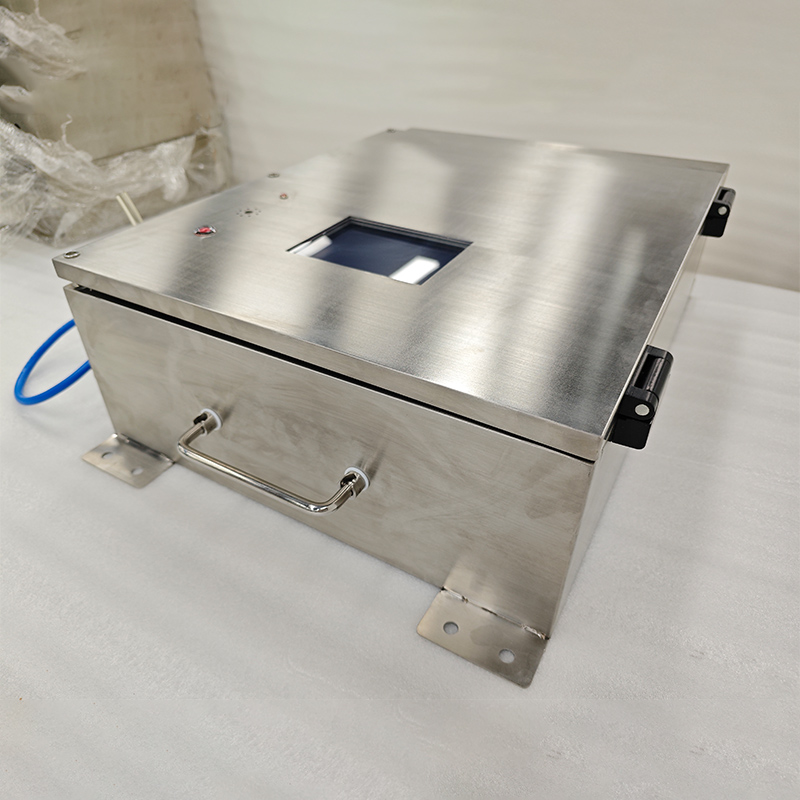

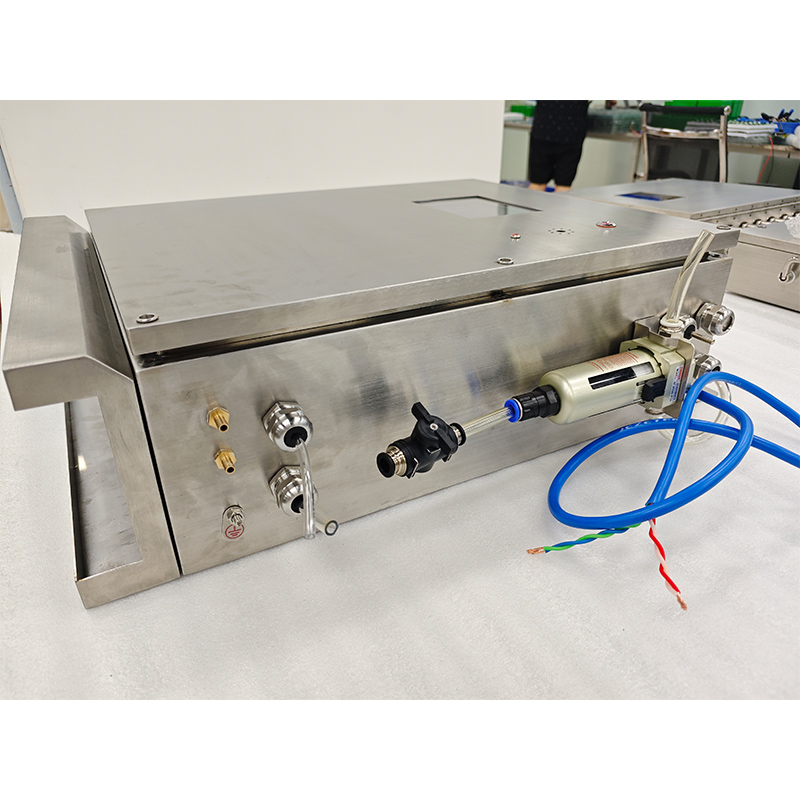

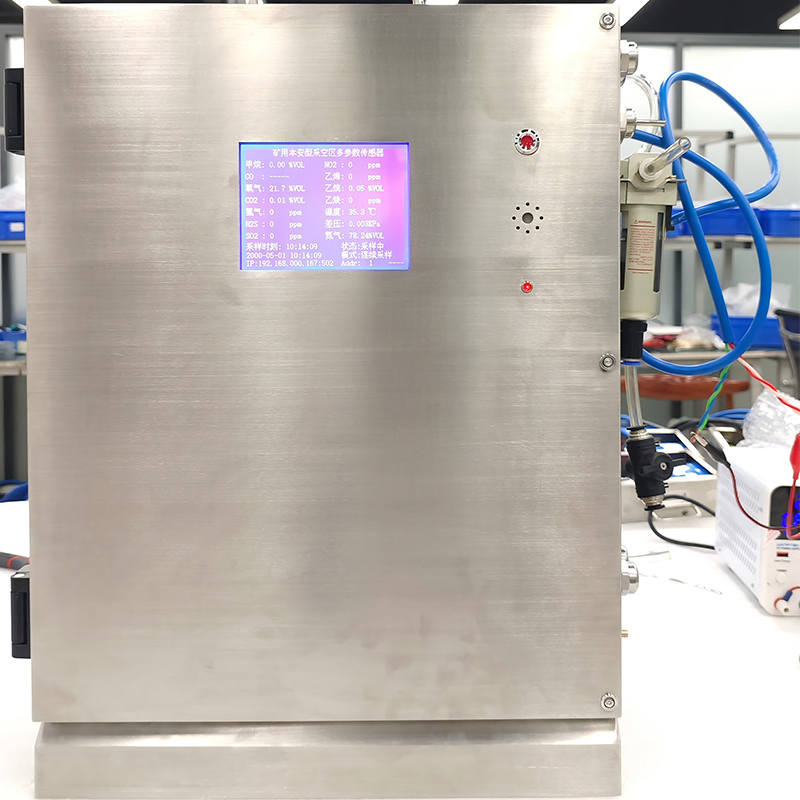

1.Фактические изображения продукта

2.Функциональность

Многопараметрический детектор с насосным всасыванием в основном используется в закрытых туннелях, выработанных участках или местах, где для обнаружения газа требуется отбор проб с помощью насоса. Он измеряет четырнадцать параметров в текущей среде: метан, кислород, окись углерода, диоксид углерода, этилен, ацетилен, температуру, перепад давления, сероводород, этан, диоксид серы, диоксид азота, водород и азот.

3.Технические характеристики

Взрывозащищенная маркировка: Ex ib I Mb. Степень защиты: IP54

Номинальное рабочее напряжение: 12 В постоянного тока Рабочий ток: ≤1500 мА

Параметры	Диапазон измерения	Показатель разрешения	Базовая ошибка	Время отклика
Метан (CH4)	0.000CH₄～1.000CH₄；1.000CH₄～100.00CH₄	0.000CH₄～10.00CH₄；0.01%CH₄	10.00%CH₄～100.00%CH₄: ±0.06%CH₄；1.000CH₄～100.00CH₄: 6% от измеренного значения	≤25с
Оксид углерода (CO)	(0～20)×10⁻⁶CO；(21～100)×10⁻⁶CO；(101～500)×10⁻⁶CO；(501～1000)×10⁻⁶CO	1×10⁻⁶CO	(0～20)×10⁻⁶CO: ±2×10⁻⁶CO；(21～100)×10⁻⁶CO: ±4×10⁻⁶CO；(101～500)×10⁻⁶CO: 5% от измеренного значения；(501～1000)×10⁻⁶CO: 6% от измеренного значения	≤35с
Кислород (O2)	(0～25)O₂	0.1%O₂	±3%FS	≤60с
Дихлорид углерода (CO2)	(0～0.5)CO₂；(0.5～5)CO₂	0.1% CO₂	(0～0.5)CO₂: ±0.10% CO₂；(0.5～5)CO₂: 0.05% ± 5% от истинного значения	≤30с
Этилен (C2H4)	(0～100)×10⁻⁶ C₂H₄；(100～200)×10⁻⁶ C₂H₄	1×10⁻⁶ C₂H₄	(0～100)×10⁻⁶ C₂H₄: ±7×10⁻⁶ C₂H₄；(100～200)×10⁻⁶ C₂H₄: 1×10⁻⁶ ± 7% от истинного значения	≤180с
Ацетилен (C2H2)	(0～100)×10⁻⁶ C₂H₂；(100～200)×10⁻⁶ C₂H₂	1×10⁻⁶ C₂H₂	(0～100)×10⁻⁶ C₂H₂: ±7×10⁻⁶ C₂H₂；(100～200)×10⁻⁶ C₂H₂: 1×10⁻⁶ ± 7% от истинного значения	≤60с
Разностное давление	-500Ра～500Ра	1Ра	±2% FS	/
Температура	0.0～50.0	0.1℃	±2.5% (F.S)	/
Сульфид водорода (H2S)	(0～49)×10⁻⁶ H₂S；(50～200)×10⁻⁶ H₂S	1×10⁻⁶ H₂S	(0～49)×10⁻⁶ H₂S: ±3×10⁻⁶ H₂S；(50～200)×10⁻⁶ H₂S: 1×10⁻⁶ ± 10% от истинного значения	≤45с
Этан (CH3CH3)	(0～3%VOL) C₂H₆	0.01%С₂Н₆	±3%FS	≤180с
Диоксид серы (SO2)	(0～20)×10⁻⁶ SO₂	0.01×10⁻⁶ SO₂	1×10⁻⁶ ± 10% от истинного значения	≤45с
Диоксид азота (NO2)	(0～20)×10⁻⁶ NO₂	0.01×10⁻⁶ NO₂	±3×10⁻⁶ NO₂	≤45с
Водород (H2)	(0～1000)×10⁻⁶ H₂	1×10⁻⁶ H₂	1×10⁻⁶ ± 10% от истинного значения	≤100с
Азот (N2)	-	1 - все данные о газах	-	-

Сигнал RS485, 2 канала:

а) Скорость передачи: 2400 бит/с; 1+8+N; Пиковое напряжение сигнала: ≤12 В. Дальность передачи датчика: 2 км.

б) Скорость передачи: 2400 бит/с; 1+8+N; Пиковое напряжение сигнала: ≤12 В; Дальность передачи датчика: 2 км.

Примечание: Скорость передачи данных для интерфейса 485 должна определяться в соответствии с фактическими обстоятельствами.

Сигнал RJ45:

a) Сетевой порт главной платы управления: скорость передачи данных: 10/100 Мбит/с с автосогласованием; b) Пиковое значение напряжения сигнала: ≤5 В; дальность передачи датчика: 100 м.

б) Можно установить 2-волоконный 3-электрический коммутатор, обеспечивающий 2 волоконных и 2 электрических интерфейса с внешними устройствами.

Интерфейс релейного выхода, 10 А, 30 В постоянного тока:

а) Внешний 2-сторонний

б) Внутреннее использование двух каналов

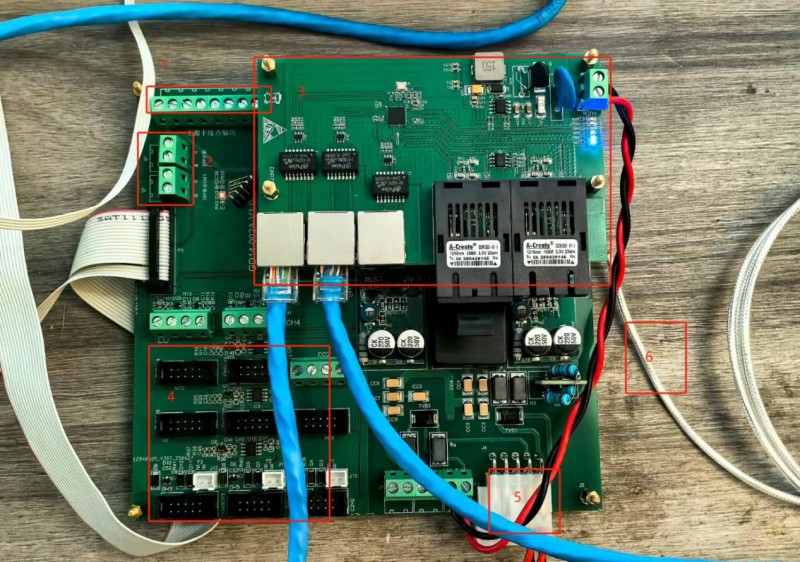

Состав печатной платы:

a) Отображение главной платы управления, которая закреплена на панели корпуса и подключена к базовой плате с помощью ленточного кабеля. Сеть подключается к базовой плате с помощью кабеля Ethernet, который, в свою очередь, подключается к коммутатору.

На схеме цифры от 1 до 6 обозначают соответственно:

1.Четырехканальный релейный интерфейс

2.Внешний интерфейс связи 485 поддерживает восходящую связь и может быть подключен к внешнему светодиодному дисплею.

3-портовый оптоволоконный и 2-портовый электрический интерфейс коммутатора

4.Интерфейс газового датчика, подключенный к газовой камере датчика с помощью ленточного кабеля, с возможностью независимого управления источником питания датчика.

5.Разъемы для подключения источника питания: минимум два выхода питания 12 В (1 А).

6.Негазовые (интерфейсы датчиков давления и температуры)
